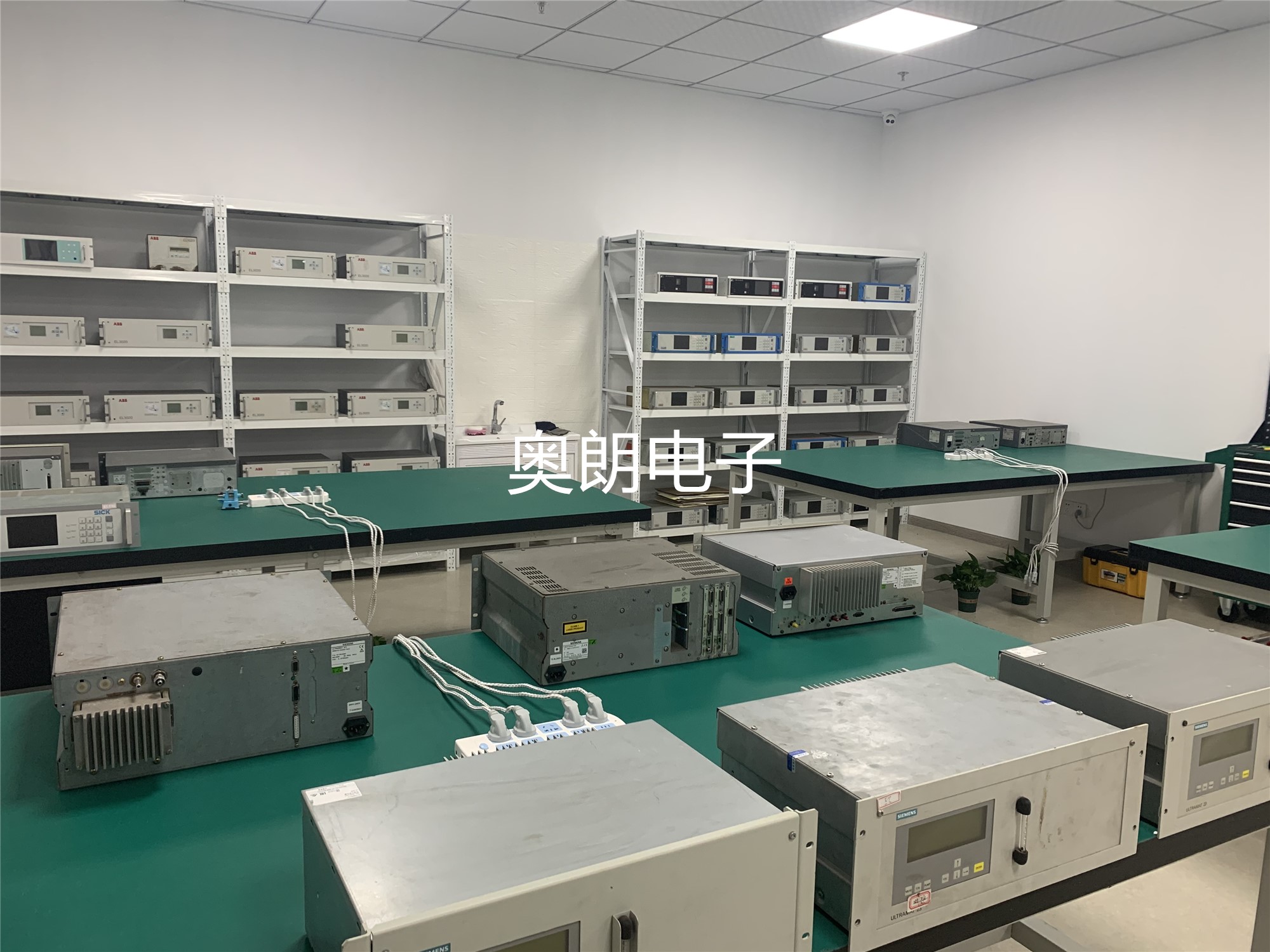

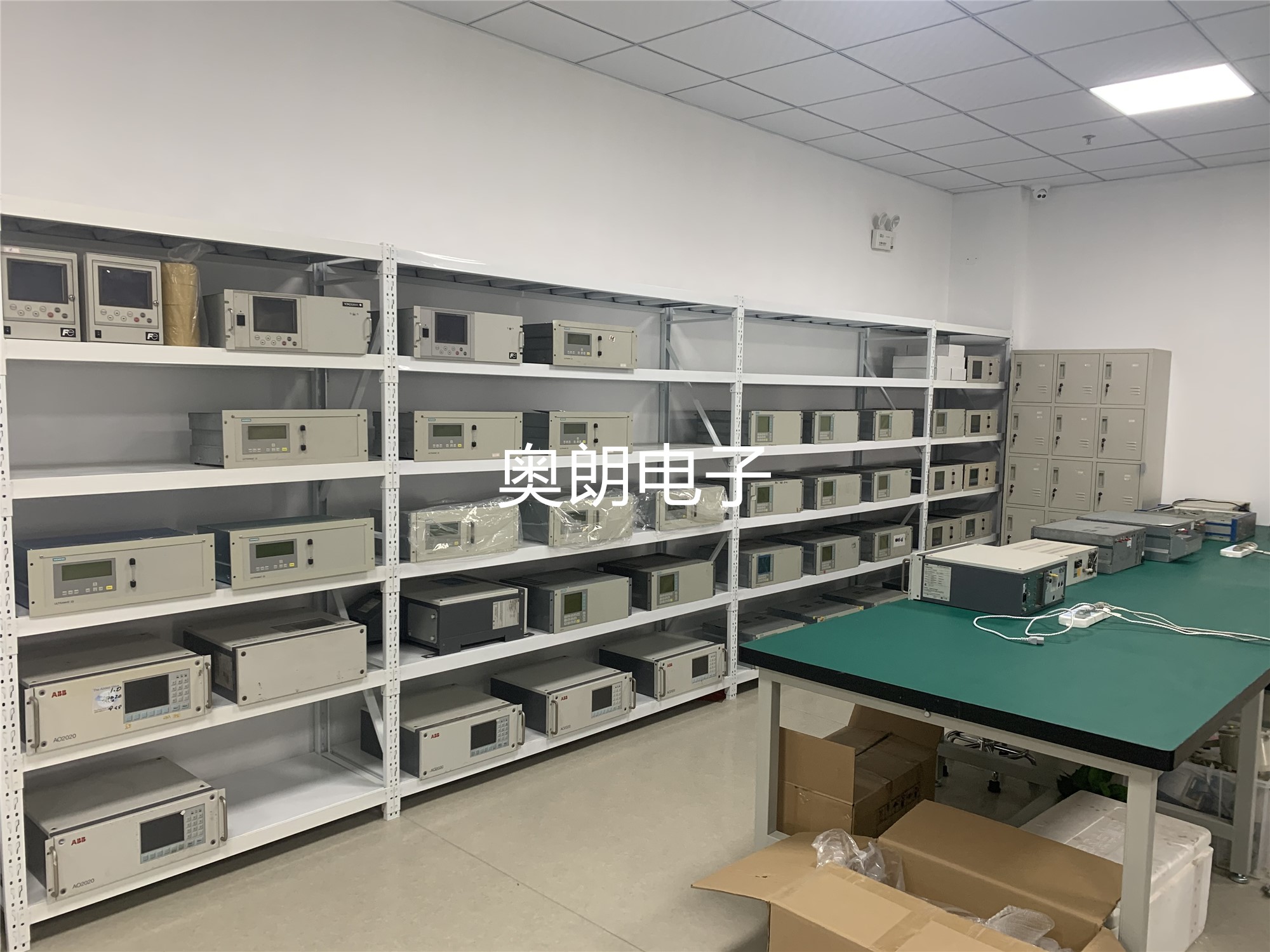

本公司提供西门子CALOMAT6、ULTRAMAT23、ABB EL3020/AO2020/AO2040、西克S710/SIDOR、雪迪龙MODEL1080、中绿ZL1011、富士ZRE分析仪专业维修，终端维修商，维修周期短，维修时间1~2个工作日，收费低，修不好不收费，针对新客户可以修完先使用，满意后手工费一个月后再付款。目前已成功修复3000+台，维修技术扎实。欢迎新老客户来我公司实地考察。

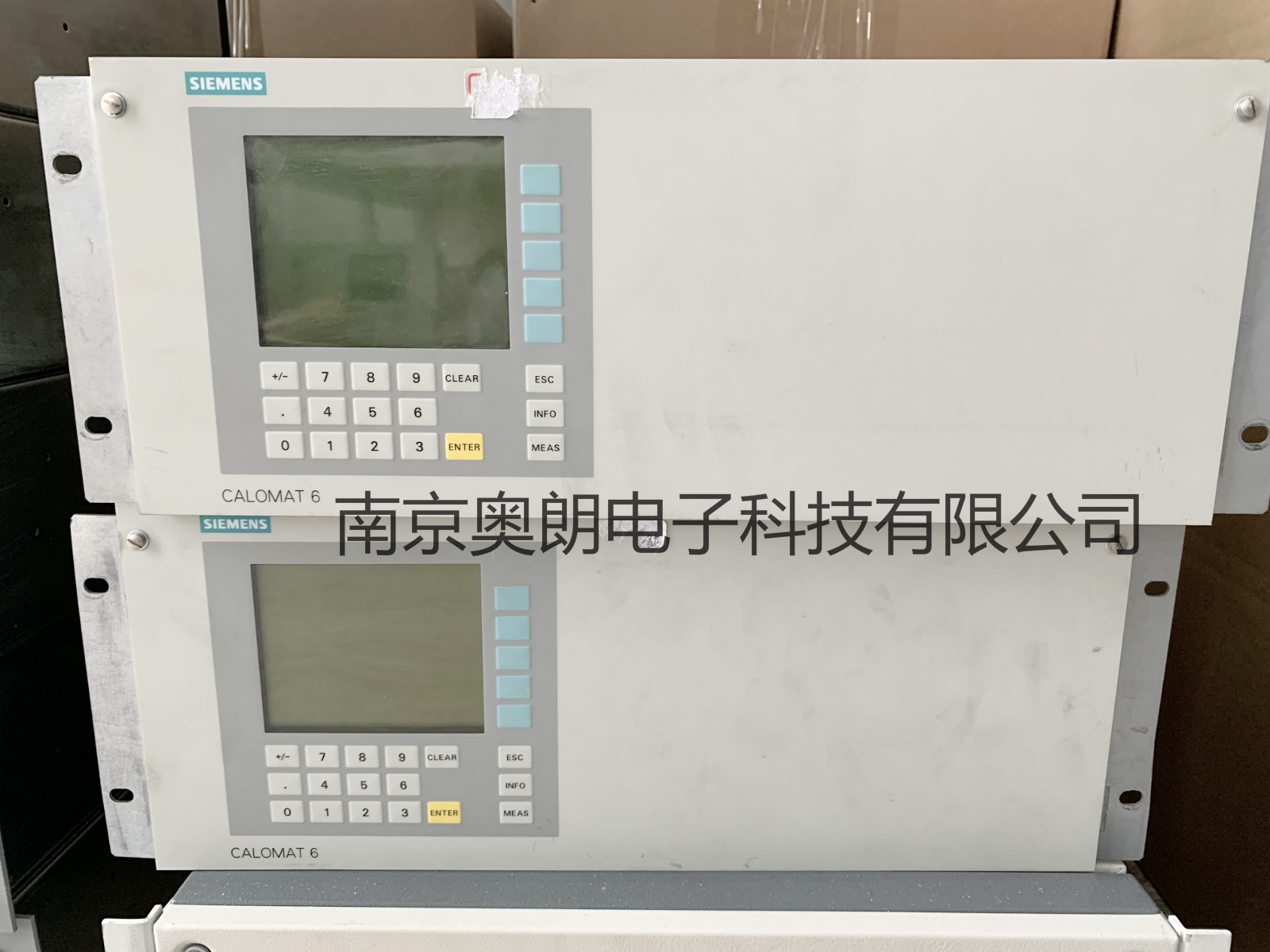

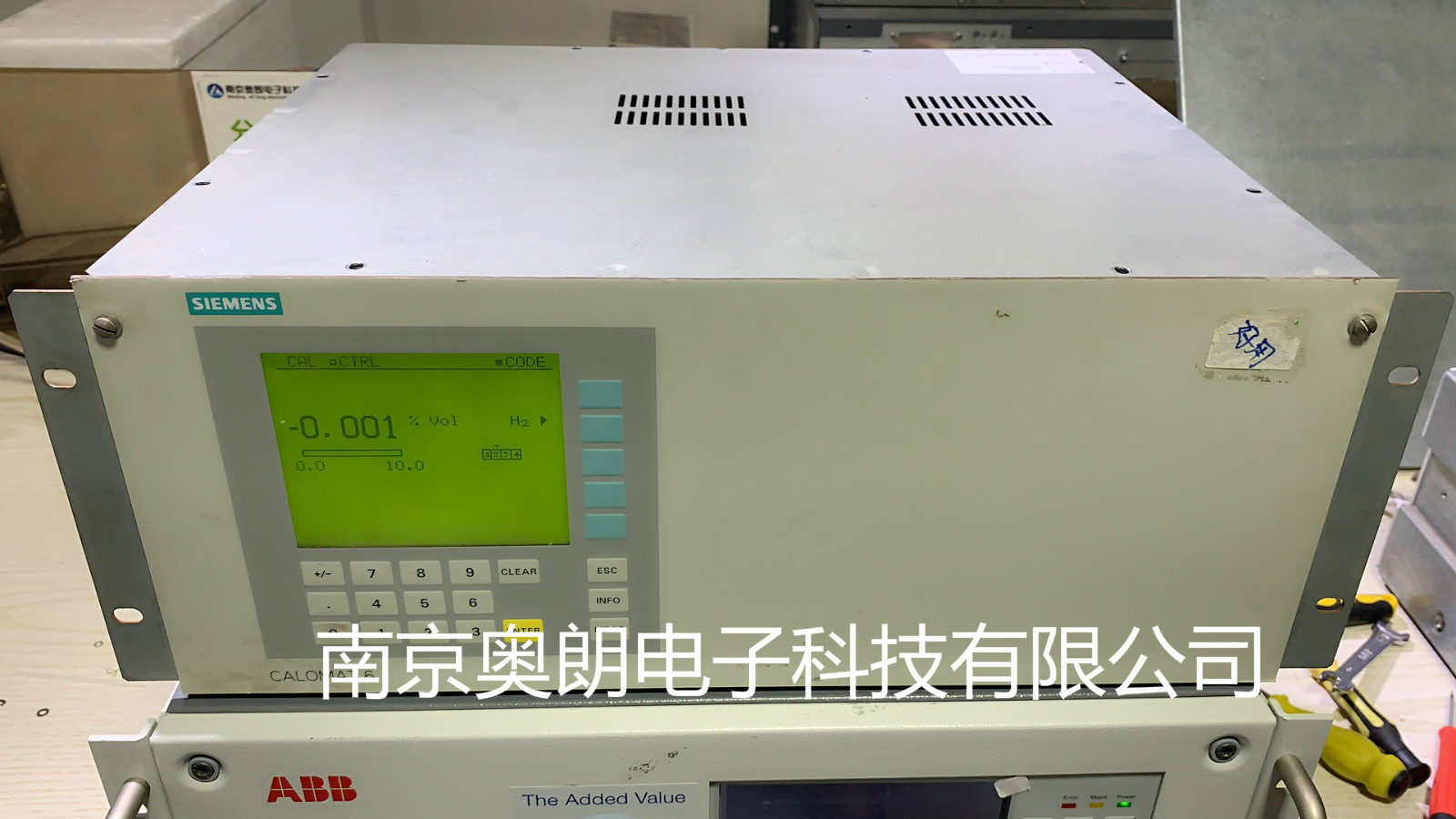

以下为CALOMAT6相关说明：
（一）安全信息
警告 你必需要遵守以下的信息和警告！
• 电气安全 此分析仪的内部特定部件带有危险电压，所以在分析 仪开启之前，外壳必须要被关好和接地。如果不遵守 这些规定，就可能会导致工作人员的死亡、受伤和 （或者）财产的损失。也可参阅2.4节。
气路的材质 不能向分析仪中通入破坏性气体，尤其是那些令潮湿 部件的材质无法抵抗其破坏的气体。
机架的吹扫 由于样气路存在泄漏， 这就导致技术数据中有限制浓 度的可燃性组分可能会从样气路中释放出来。 对于 CALOMAT 6E架装式分析仪，如果机架位于自然通风 的环境中，那么就可以不对它进行吹扫（见Tü V Sü ddeutschland（南德技术检查机构）中的报告BBNEG/01 Gr03X）。在使用有毒样气时，只在一个有限 的范围内才可考虑不对机架进行吹扫。此时，最大临 界极限值（TLV）必需要被作为判断是否要进行吹扫的 基准。 对于 CALOMAT 6E壁挂式分析仪，只要样气路存在 泄漏，那么就必需要对机架进行吹扫，并且吹扫气的 流量应该大约为 1 L/min。 只有在通入到分析仪中的 有毒气体或者气体混合物低于最低爆炸极限（LEL） 时，才可以不对机架进行吹扫。被吹扫出的气体必须 要用合适的设备收集，并要通过一个排气管道以对环 境无污染的形式排出。
可燃性样气 对于达到温度等级 T3 的可燃性气体或者气体混合物， 只有在它们不可爆炸或者爆炸只会瞬时发生的情况下 才可通入到分析仪中（可见 Tü V Sü ddeutschland（南 德技术检查机构）中的报告 BB-NEG/01 Gr03X）。 对于偶然会爆炸的样气，样气入口处和出口处必需要 安装火焰隔离器。不可以使用经常性或者永久性爆炸 气体混合物。
!
CALOMAT 6 说明手册 A5E00116455-03
12
警告 你必需要遵守以下的信息和警告！
• 防爆防护 只有遵守了特殊的防护措施 ，CALOMAT 6E才可用于潜在爆炸环境中。必需要向负责任的防暴权威机构阐明这些防护措施。根据EG94/9 (ATEX 100)而制定的一致考核型证书对CALOMAT 6F也是适用的，遵守其中的规定可以确保让仪器使用于Zone1或者Zone2的潜在爆炸环境中（仪器类型II3G,II2/3G或者II2G）。绝对要遵守证书中所规定的特殊情况。
责任在仪器调试之后，所有的责任就落到仪器所有者手中了。
应用 CALOMAT 6 气体分析仪主要运于二元气 体或类似二元气体混合物中H2 或者He的定 量分析。 如果其它气体的热导率同体系中残余气体 的热导率具有很明显的区别时，那么这些 气体的浓度也可以被测量。 CALOMAT 6是根据不同气体具有不同热 导率来测量的。它是利用一个微机械制造 的硅传感器来工作的，该传感器的一个重 要特征就是响应时间 T90 非常短。
（二）应用实例
• 纯气体监测（Ar中0 ...1 % 的H2 ）
• 保护气监测（N2中0 ...1 %的 H2）
• 氢气监测（Ar中0 ...25 % 的H2 ）
• 合成气体监测（N2中0 ...25 % 的H2）
• 气体生产： N2中0 ...2 %的 He O2 中0 ... 10 %的 Ar
• 化工应用，例如： NH3中0 ... 2 %的 H2 N2中50 ...70 % 的H2
• 木材气化（CO/CO2/CH4中0 ... 30 % 的 H2）
• 高炉气体（CO/CO2/CH4/N2 中0 ... 5 %的 H2）
• 酸性转炉气（CO/CO2 中0 ... 20 % 的 H2 ）
（三）主要特性
• 四个可自由参数化的量程，均带有抑制零 点；所有的量程都是线性的
• 可以获得非常小的量程（可达1% H2，带有 抑制零点：95 -100 % H2）
• 一个电气隔离模拟量输出0/2/4 - 20 mA
• 自动切换量程或者手动选择量程；也可以 进行遥控切换量程
• 在标定过程中可以保存测量值
• 时间常数在较宽范围内可以选择（静态/动 态噪音抑制）；例如，分析仪响应时间可以 满足特定需求的要求
• 使用NAMUR推荐的基于菜单化操作（交 互模式），使操作简单化
• 响应时间短
• 长时间漂移小
• 两个操作等级各具有不同的授权密码以避 免无意或其它无相关权限人员的输入
• 可以连接外部压力传感器来校正生产气体的压力波动
• 可参数化自动量程标定 • PROFIBUS-DP/-PA
• 客户-特定型成为可能，例如：- 客户验收 - 标签- 迁移记录

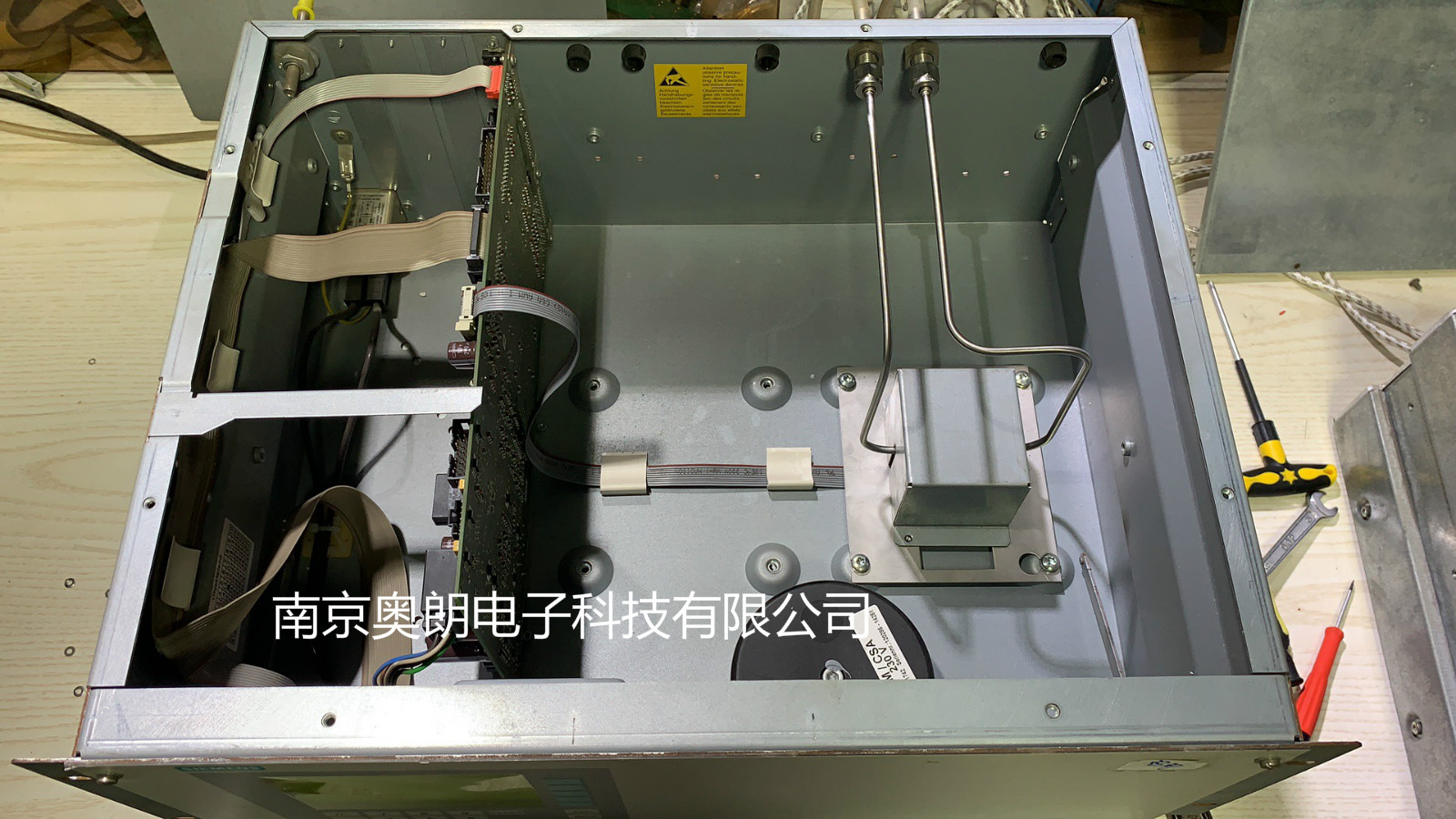

机架/分析单元的设计
• 带4个 HU的19”机架可安装于摆动框架上
• 带4个 HU的19”机架可安装于机柜中，带 或不带有滑轨
• 前面面板可以被卸下以对分析仪进行维修 （连接笔记本电脑，RS 485）
• 内部气路：管道的材质为不锈钢 （1.4571）
• 气连接：管道的直径为6 mm 或者 1/4”
• 分析单元的材质是不锈钢（1.4571）；传 感器的潮湿部件具有以下材料： Si，SiOxNy， 金属， 环氧树脂。
（四）设计
显示屏和控制面板
• 大屏幕的LCD可同时显示：
- 测量值（数字量和模拟量的显示）
- 状态栏
- 量程
• 使用菜单来调节LCD显示的对比度
• 持久的LED背景灯显示
• 测量值以五位数字显示（小数点也被认为是一 位数）
• 可擦洗膜状键盘/前面面板
• 通过基于菜单的操作来进行配置、测试功能和标定
• 用户帮助以纯文本显示
• 浓度变化趋势以图形化方式显示；时间间隔可以设定
• 操作软件带有两种语言显示： 德文/英文，英文/西班牙文，法文/英文， 西班牙文/英文，意大利文/英文
（五）输入和输出
• 两个可自由配置的模拟量输入（例如：运 于交叉干扰和外部压力传感器的校正）
• 六个可自由配置的二进制输入（例如：量 程切换）
• 六个可自由配置的继电器输出（例如：故 障、维护请求、极限报警的外部电磁阀）
• 扩展之后有八个额外的二进制输入和八个 额外的继电器输出，它们可以运来对多达四 种标定气进行标定
（六）通讯
• RS485接口（标准）
• RS232转接器（可选）
• 通过PROFIBUS DP/PA接口来接入网络
• 作为维修和维护工具的 Siprom GA软件
